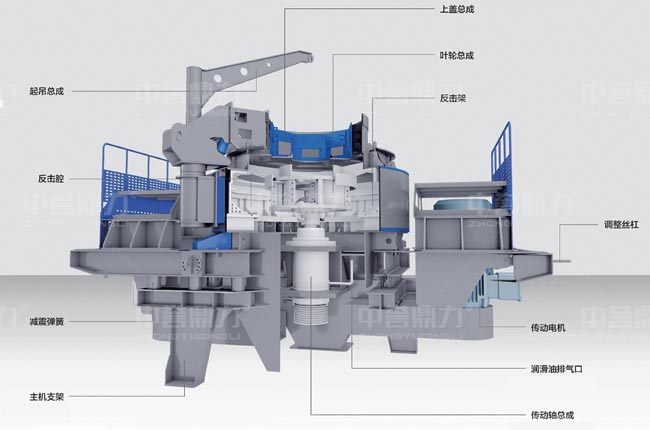

沖擊式破碎機結構圖
起吊總成:用于檢修葉輪和檢查傳動軸;
上蓋總成:調整進料方式,“進料”“瀑落進料”;
葉輪總成:對原料進行加速,使原料甩到破碎腔,對其破碎;
反擊架:破碎腔襯板;
調整絲杠:調整皮帶松緊;
潤滑油排氣孔:使?jié)櫥突亓黜槙常?/p>
減震彈簧:減輕設備震動;

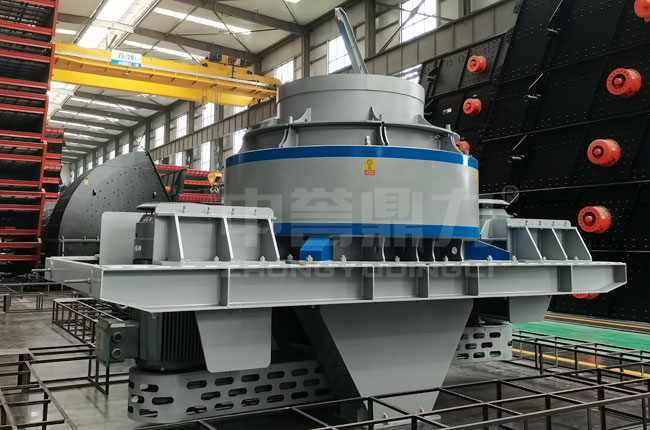

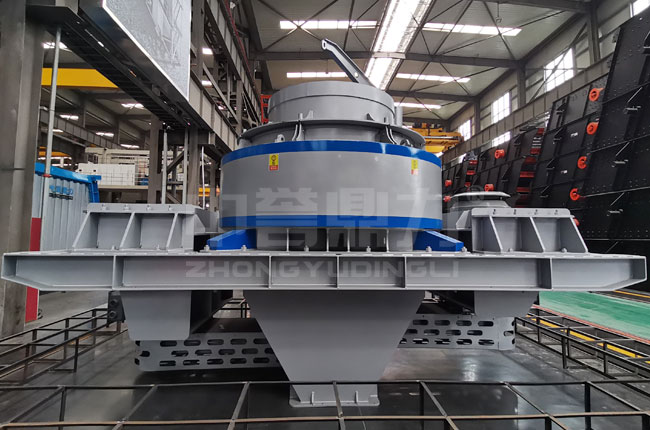

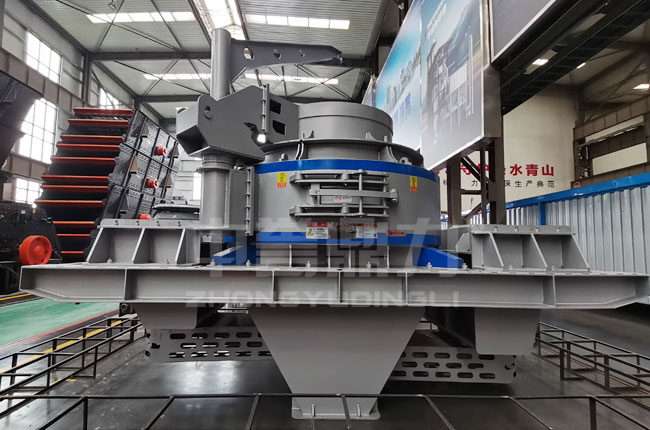

立式?jīng)_擊破碎機集三種破碎模式于一體,可整形、可制砂,處理能力在250-800t/h,適用于模式硬度小于9級的金屬和非金屬礦石、建筑廢料等物料,不建議處理粘性物料及含泥土較多的物料。
250-800T/H
處理能力60mm
進料粒度河卵石、礦石尾礦、石屑等各種物料
深腔葉輪設計,可通過更多的物料,相比傳統機器可提高30%。
組合式拋料頭設計,依據磨損情況更換,可30%的使用成本。
石打石,石打鐵兩種工作方式,適用于不同硬度物料的破碎加工。
智能系統自動注油潤滑,冷卻加熱自動工作,設備穩定運行。
起吊總成:用于檢修葉輪和檢查傳動軸;
上蓋總成:調整進料方式,“進料”“瀑落進料”;
葉輪總成:對原料進行加速,使原料甩到破碎腔,對其破碎;
反擊架:破碎腔襯板;
調整絲杠:調整皮帶松緊;
潤滑油排氣孔:使?jié)櫥突亓黜槙常?/p>
減震彈簧:減輕設備震動;

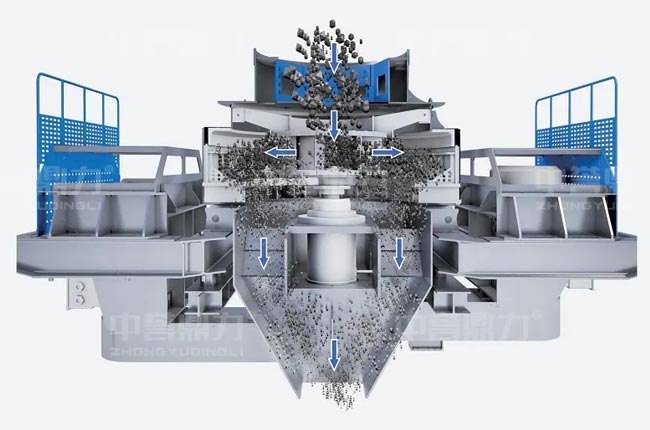

沖擊式破碎機是依靠葉輪甩出物料,物料加速度刷出后,撞擊到反擊架反擊,形成物料間想不摩擦破碎,不僅對設備的磨損小,同時還具備整形效果。
依照不同的物料,沖擊式破碎機可選配“石打石”和“石打鐵”破碎方式,石打石適用于玄武巖等硬度較大物料,采用物料與物料襯層沖擊破碎,設備損耗小,維護保養周期長;石打鐵適用于石灰石等硬度低的物料,物料撞擊反擊塊產生破碎。
型號 | 進料粒度 (mm) | 葉輪直徑 (mm) | 轉速 (r/min) | 雙電機功率 (kw) | 處理能力 (t/h) | 外形尺寸 (mm) |
---|---|---|---|---|---|---|
DLVSI1140 | <50 | 1100 | 1100-1400 | 200×2 | 250-340 | 5600×2990×4190 |
DLVSI1145 | <55 | 1100 | 1000-1300 | 220×2 | 280-400 | 5600×2990×4190 |
DLVSI1150 | <55 | 1100 | 1000-1300 | 250×2 | 300-440 | 5600×2990×4190 |
DLVSI1263 | <60 | 1200 | 900-1200 | 315×2 | 400-580 | 5600×2990×4190 |
DLVSI1370RG | <60 | 1300 | 900-1100 | 355×2 | 700 | 6000×3650×4350 |
DLVSI1380RG | <60 | 1300 | 900-1100 | 400×2 | 800 | 6000×3650×4350 |
*由于技術不斷改進,如有變動恕不通知;詳細規格參數請向中譽鼎力索要。
河南中譽鼎力專注礦山機械生產30余年,匠心打造每一款砂石加工設備,生產立式?jīng)_擊式破碎機質量高、性能優,在礦山機械域享有的聲譽,并且設備自產自銷,用戶能以較低的價格拿到高質量的設備!
立式?jīng)_擊式破碎機采用不易磨損鋼材,結合成熟的工藝,加上制造上層層把關,并積汲取售后團隊及用戶的反饋,研發團隊屢次設計、驗證,科學合理的劃分出多種型號,盡可能地滿足不同用戶的生產需求。
