1、單擺顎式破碎機動顎懸掛在心軸上,可作左右搖擺。2、復擺顎破機動顎上端直接懸掛在偏心軸上,作為曲柄連桿機構的連桿,由偏疼軸的偏心直接驅動,動顎的下端鉸連著推力板支撐到機架的后壁上。當偏疼軸旋轉時,動顎上各點的運動軌道是由懸掛點的圓周線(半徑等于偏疼距),逐步向下變成橢圓形,越向下部,橢圓形越偏,直到下部與推力板連接點軌道為圓弧線。
【單擺和復擺顎式破碎機原理介紹】在顎式破碎機的發展史中根據動顎運動軌跡的差異存兩種不同形式的顎式破碎機:單擺和復擺顎式破碎機,F(xiàn)在中生產的顎式破碎機以復擺型為主流,這是由于復擺顎式破碎機作為后來者有更優的性能。在分析其性能對比之前,先對這兩種單擺和復擺顎式破碎機原理做一下簡單的介紹。

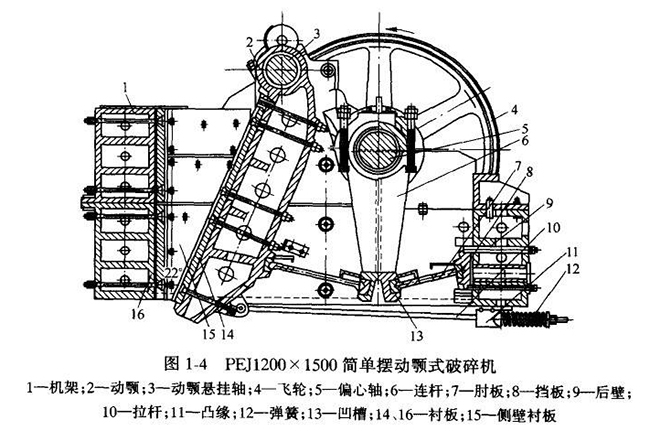

動顎懸掛在心軸上,可作左右搖擺。偏疼軸旋轉時,連桿做上下往復運動,帶動兩塊推力板也做往復運動,然后推動動顎做左右往復運動,完成破碎和卸料。此種破碎機選用曲柄雙連桿機構,盡管動顎上受有很大的破碎反力,而其偏疼軸和連桿卻受力不大,所以工業上多制成大型機和中型機,用來破碎堅固的物料。
此外,這種破碎機作業時,動顎上每點的運動軌道都是以心軸為的圓弧,圓弧半徑等于該點至軸心的間隔,上端圓弧小,下端圓弧大,破碎功率較低,其破碎比一般為3-6。因為運動軌道簡略,故稱簡略搖擺顎式破碎機。
簡擺顎式破碎機結構緊湊簡略,偏疼軸等傳動件受力較;因為動顎筆直位移較小,加工時物料較少有過度破碎的現象,動顎顎板的磨損較小。
動顎上端直接懸掛在偏疼軸上,作為曲柄連桿機構的連桿,由偏疼軸的偏疼直接驅動,動顎的下端鉸連著推力板支撐到機架的后壁上。當偏疼軸旋轉時,動顎上各點的運動軌道是由懸掛點的圓周線(半徑等于偏疼距),逐步向下變成橢圓形,越向下部,橢圓形越偏,直到下部與推力板連接點軌道為圓弧線。因為這種機械中動顎上各點的運動軌道比較雜亂,故稱為雜亂搖擺式顎式破碎機。
復擺式顎式破碎機與簡擺式相比較,其長處是:質量較輕,構件較少,結構更緊湊,破碎腔內充溢程度較好,所裝物料塊遭到均勻破碎,加以動顎下端強制性推出制品卸料,故生產率較高,比同的簡擺顎式破碎機的生產率高出20-30%;物料塊在動顎下部有較大的上下翻滾運動,簡單呈立方體的形狀卸出。
內生產顎式破碎機的廠家較多,在激烈的競爭域下,哪個顎式破碎機生產廠家好,是用戶購買設備關心的熱門話題。
在內,顎式破碎機生產廠家中譽鼎力,河南中譽鼎力是擁有30年生產經驗的老牌破碎機生產廠家,其生產規模較大,自身經濟,對設備技術上投資較多,對購買機器的用戶來說,有提供更多的優惠和貼心的服務。
中譽鼎力廠家不僅生產的破碎機質量好,而且對于新老客戶提供貼心的售后服務,新客戶下單后,開始進行跟蹤,時刻關注著用戶設備生產進展,節省用戶等待用機時間,可提早進行投產,一站式服務模式,直到安裝投產正常運行,24小時為用戶提供貼心的售后服務,直到用戶滿意為止。
以上就是單擺和復擺顎式破碎機原理介紹,我們了解了,破碎機原理和好的破碎機生產廠家,中譽鼎力以其特有的服務理念贏得了客戶的信賴,選擇了我們您就選擇了放心,我們期盼著您的選擇。
