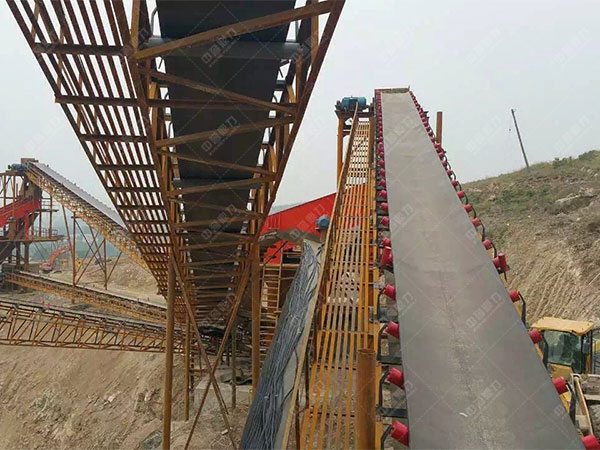

【石子傳輸設備的結構組成部件】石子傳輸設備是使用普遍的一種會有撓性牽引構件的持續石子傳輸設備，它由撓性皮帶石子傳輸設備做為巖石的承載構件和牽引構件，在程度方向和歪斜度不大的歪斜方向來運輸散粒巖石，有時也用做運輸大量的成件物品。石子傳輸設備的內部構件如下。

石子傳輸設備的結構組成部件

驅動單元：石子傳輸設備的整個運輸系統驅動系統由變頻器、變頻電機、高速彈性聯軸器、減速器、低速剛性聯軸器、浮動式驅動系統底座等構成，而且四臺驅動系統配合、型號相同(機械互換性強，備品備件少)，可達成開啟、制動加速度可控；達成調試及驗帶低速運行、頭尾四臺電機之間的功率均衡和四臺電機載保護等功能。

繃緊系統：繃緊系統有慢速繃緊絞車、盤式制動單元、重錘繃緊系統、繃緊小車、托輥小車、改向滾筒單元、滑輪組、鋼絲繩等構成，整個系統構造簡單、平常檢驗維修量少，而且繃緊響應快，停車制動安，符合系統各類工況下安運行的所需。

頭尾翻帶系統：為了防止承載帶在回程側沿途撒料和磨損回程托輥，系統在膠帶機的頭尾部設置了的回程膠帶翻轉系統，使膠帶的承載面在回程段也在上方。

機身單元：選擇三輥深槽角前傾托輥與內曲線抬高組合的方案，來符合在各類工況下都能正常運行，其中緩沖托輥組選擇兩側拉出式結構，使緩沖托輥的替換在緩沖站的外部進行，大大減少了維護工人的勞動受力性能，中間架及支腿選擇要求化設計，直線段、程度轉彎段聯接部協調統一，既美觀又便于安裝。
